Die Steuerungstechnik ist ein faszinierendes Feld, das eine zentrale Rolle in der modernen Automatisierung spielt. Sie ermöglicht es uns, Maschinen und Prozesse effizient und präzise zu steuern, von einfachen Haushaltsgeräten bis hin zu komplexen industriellen Anlagen. Aber was genau verbirgt sich hinter diesem Begriff, und welche Grundlagen sind entscheidend für das Verständnis dieser Technologie? Dieser Artikel soll Ihnen einen klaren und verständlichen Überblick über die wesentlichen Aspekte der Steuerungstechnik geben.
Overview:
- Steuerungstechnik ist die Grundlage für die Automatisierung von Prozessen und Maschinen.
- Sie umfasst verschiedene Elemente wie Sensoren, Aktoren, Steuerungen und die zugehörige Programmierung.
- Grundlegende Prinzipien beinhalten die Verarbeitung von Signalen und die Umsetzung in Steuersignale.
- Wichtige Anwendungsbereiche sind die Fertigungsindustrie, Robotik und Gebäudeautomation.
- Die speicherprogrammierbare Steuerung (SPS) ist ein zentrales Element in der modernen Steuerungstechnik.
- Die Unterscheidung zwischen Steuerung und Regelung ist essenziell für das Verständnis.
- Die Zukunft der Steuerungstechnik wird durch Industrie 4.0 und vernetzte Systeme geprägt.
Die Steuerungstechnik befasst sich mit dem gezielten Beeinflussen von Prozessen und Abläufen. Im Kern geht es darum, Informationen zu erfassen, zu verarbeiten und in entsprechende Steuersignale umzuwandeln. Diese Steuersignale werden dann an Aktoren weitergeleitet, die die gewünschten Aktionen ausführen. Ein einfaches Beispiel ist eine Waschmaschine: Sensoren messen den Wasserstand und die Temperatur, die Steuerung verarbeitet diese Informationen und steuert dann Ventile (Aktoren) zum Einlassen und Ablassen von Wasser sowie das Heizelement, um die gewünschte Temperatur zu erreichen.
Die Steuerungstechnik basiert auf verschiedenen Elementen:
- Sensoren: Sie erfassen physikalische Größen wie Temperatur, Druck, Position oder Drehzahl und wandeln diese in elektrische Signale um.
- Aktoren: Sie setzen die Steuersignale in mechanische Bewegungen oder andere Aktionen um. Beispiele sind Motoren, Ventile, Relais oder Schütze.
- Steuerungen: Sie verarbeiten die Signale der Sensoren und generieren die entsprechenden Steuersignale für die Aktoren. Ein zentrales Element ist hierbei die speicherprogrammierbare Steuerung (SPS), die in der Industrie weit verbreitet ist.
- Signalleitungen: Sie verbinden die einzelnen Komponenten miteinander und übertragen die Signale.
- Programmierung: Die Steuerung muss programmiert werden, um die gewünschten Aktionen auszuführen. Dies geschieht in der Regel mit speziellen Programmiersprachen für SPS-Systeme.
Was sind die wichtigsten Anwendungsbereiche der Steuerungstechnik?
Die Steuerungstechnik findet in einer Vielzahl von Branchen und Anwendungen ihren Einsatz. Einige der wichtigsten Bereiche sind:
- Fertigungsindustrie: Hier wird die Steuerungstechnik eingesetzt, um Produktionsprozesse zu automatisieren, Maschinen zu steuern und die Qualität zu sichern. Beispiele sind die Steuerung von Werkzeugmaschinen, Robotern und Förderanlagen.
- Robotik: Roboter werden durch komplexe Steuerungssysteme gesteuert, die es ihnen ermöglichen, präzise Bewegungen auszuführen und Aufgaben autonom zu erledigen.
- Gebäudeautomation: Die Steuerungstechnik kommt in der Gebäudeautomation zum Einsatz, um Heizung, Lüftung, Klimaanlage, Beleuchtung und Sicherheitssysteme zu steuern.
- Energieversorgung: Kraftwerke, Umspannwerke und Verteilnetze werden durch Steuerungstechnik überwacht und gesteuert, um eine zuverlässige Stromversorgung zu gewährleisten.
- Verkehrstechnik: Ampelanlagen, Bahnstrecken und Flughäfen werden durch Steuerungstechnik gesteuert, um einen sicheren und effizienten Verkehrsfluss zu gewährleisten.
- Haushaltsgeräte: Viele moderne Haushaltsgeräte, wie Waschmaschinen, Geschirrspüler oder Kaffeemaschinen, enthalten komplexe Steuerungssysteme.
Die fortschreitende Digitalisierung und die Entwicklung von Industrie 4.0 führen zu einer immer stärkeren Vernetzung und Integration der Steuerungstechnik in die gesamte Wertschöpfungskette.

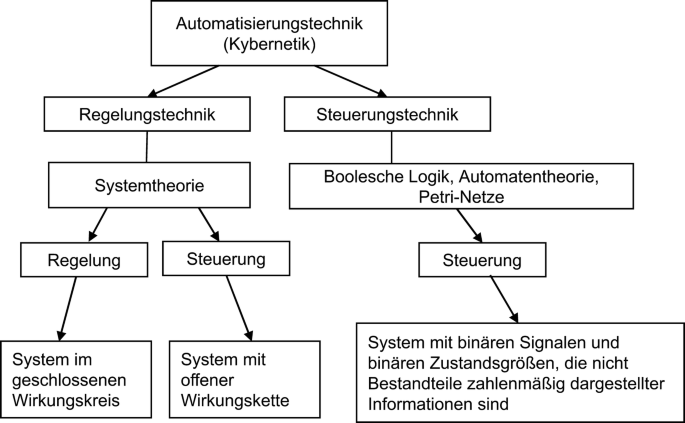

Wie unterscheidet sich Steuerungstechnik von Regelungstechnik?
Obwohl die Begriffe Steuerungstechnik und Regelungstechnik oft synonym verwendet werden, gibt es einen wichtigen Unterschied:
- Steuerung: Bei einer Steuerung wird der Prozessablauf durch vorgegebene Befehle gesteuert, ohne dass eine Rückmeldung über den tatsächlichen Zustand des Prozesses erfolgt. Die Steuerung agiert “blind” und führt die programmierten Anweisungen aus, unabhängig davon, ob das gewünschte Ergebnis erreicht wird. Ein Beispiel ist eine Zeitschaltuhr, die zu einer bestimmten Zeit das Licht einschaltet, unabhängig davon, ob es bereits hell genug ist.
- Regelung: Bei einer Regelung wird der tatsächliche Zustand des Prozesses kontinuierlich gemessen und mit einem Sollwert verglichen. Die Regelung passt die Stellgröße (z.B. die Leistung eines Heizelements) so an, dass der Istwert (z.B. die Temperatur) dem Sollwert entspricht. Die Regelung arbeitet mit einem geschlossenen Regelkreis und kann auf Störungen reagieren. Ein Beispiel ist ein Thermostat, der die Heizung so regelt, dass eine konstante Raumtemperatur gehalten wird.
Zusammenfassend lässt sich sagen, dass die Regelung eine Steuerung mit Rückkopplung ist. Die Regelungstechnik ist komplexer als die Steuerungstechnik, ermöglicht aber auch eine präzisere und stabilere Beeinflussung von Prozessen.
Welche Rolle spielt die SPS in der Steuerungstechnik?
Die speicherprogrammierbare Steuerung (SPS) ist ein zentrales Element in der modernen Steuerungstechnik, insbesondere in der Industrie. Die SPS ist ein programmierbares elektronisches Gerät, das zur Steuerung von Maschinen und Anlagen eingesetzt wird. Sie ersetzt herkömmliche Schützschaltungen und ermöglicht eine flexible und einfache Anpassung an veränderte Anforderungen.
Die SPS besteht aus folgenden Komponenten:
- Zentraleinheit (CPU): Sie verarbeitet die Programme und führt die Steuerungslogik aus.
- Eingangsmodule: Sie erfassen die Signale von den Sensoren und wandeln sie in digitale Signale um.
- Ausgangsmodule: Sie geben die Steuersignale an die Aktoren aus.
- Programmierschnittstelle: Sie ermöglicht die Programmierung und Konfiguration der SPS.
- Netzteil: Es versorgt die SPS mit Strom.
Die SPS wird in der Regel mit speziellen Programmiersprachen programmiert, die auf die Anforderungen der Steuerungstechnik zugeschnitten sind. Zu den bekanntesten Programmiersprachen gehören die Kontaktplan (KOP), die Funktionsplan (FUP) und die Anweisungsliste (AWL).
Die SPS bietet zahlreiche Vorteile gegenüber herkömmlichen Schützschaltungen:
- Flexibilität: Die SPS kann einfach an veränderte Anforderungen angepasst werden, ohne dass die Hardware geändert werden muss.
- Zuverlässigkeit: Die SPS ist robust und zuverlässig im Betrieb.
- Diagnosefähigkeit: Die SPS bietet umfangreiche Diagnosefunktionen, die die Fehlersuche erleichtern.
- Vernetzbarkeit: Die SPS kann mit anderen Systemen, wie z.B. Leitrechnern, vernetzt werden.
Die SPS ist ein unverzichtbares Werkzeug in der modernen Steuerungstechnik und ermöglicht die Automatisierung komplexer Prozesse in verschiedenen Industriezweigen in DE.
